Hvernig á að velja rétta FFU fyrir ISO Class 5, 6, 7, 8 Cleanrooms?
Skilningur á ISO 14644-1 hreinherbergisflokkun
ISO 14644-1 er alþjóðlega viðurkenndur staðall fyrir hreinlætisflokkun lofts. Það skiptir hreinum herbergjum í flokka frá ISO 1 til ISO 9 miðað við styrk agna í lofti.
Hreinlætisflokkurinn ræðst af leyfilegum hámarksstyrk agna í tilteknum stærðum. Til dæmis, ISO Class 5 hreinherbergi krefst þess að styrkur agna Stærri en eða jafn 0,5μm fari ekki yfir 3.520 agnir á rúmmetra.
Í reynd verða hreinherbergi að vera sannprófuð í einu af þremur umráðaríkjum:
Eins og-byggt: Aðstaða lokið, enginn búnaður eða starfsfólk
Í-hvíld: Búnaður uppsettur og starfræktur, ekkert starfsfólk
Virkur: Búnaður sem starfar með starfsfólki sem vinnur-þetta er raunhæfasta staðfestingarástandið
Agnastyrkmörk í ISO flokki 5-8
Hér að neðan eru kjarnaforskriftir fyrir hreinherbergi í ISO flokki 5 til flokki 8. Þessi gögn mynda grunninn aðFFUúrval:
| ISO flokkur | Hámarksstyrkur Stærri en eða jafn og 0,5μm (agnir/m³) | Hámarksstyrkur Stærri en eða jafn og 5,0μm (agnir/m³) | Dæmigert forrit |
|---|---|---|---|
| ISO 5 | 3,520 | 29 | Hálfleiðaraframleiðsla, dauðhreinsuð fylling |
| ISO 6 | 35,200 | 293 | Lækningatæki, nákvæmni húðun |
| ISO 7 | 352,000 | 2,930 | Matvælaumbúðir, rannsóknarstofur |
| ISO 8 | 3,520,000 | 29,300 | Raftækjasamsetning, almenn framleiðsla |
Athugið: Gögnin í þessari töflu tákna uppsafnaðan styrk. Fyrir ISO Class 5, 3.520 agnirnar/m³ við Stærri en eða jafnt og 0,5μm innihalda allar agnir stærri en 0,5μm.
FFU valfæribreytur eftir ISO flokki
Byggt á nýjustu ISO 14644-1:2025 venjum eru FFU valfæribreytur fyrir mismunandi hreinherbergisflokka sem hér segir:
| ISO flokkur | FFU umfjöllun | Meðalloftflæði (m/s) | Loftbreytingar á klukkustund (ACH) | Mælt er með síunareinkunn |
|---|---|---|---|---|
| ISO 5 | 60-80% | 0.35-0.55 | 300-600 | H14 / U15 |
| ISO 6 | 40-60% | 0.30-0.45 | 150-300 | H13 / H14 |
| ISO 7 | 25-40% | 0.30-0.45 | 60-150 | H12 / H13 |
| ISO 8 | 15-25% | 0.30-0.45 | 20-60 | H11 / H12 |
Helstu skýringar:
FFU umfjöllun: Hlutfall loftflatar sem FFU tekur. Hærri þekjan gerir kleift að fá hærri hreinlætisflokka.
Loftbreytingar á klukkustund (ACH): Fjöldi skipta sem heildarloftrúmmál í hreinherberginu er skipt út á klukkustund. ISO Class 5 krefst 300-600 ACH.
Ráðlagður síuflokkur: Byggt á EN 1822 stöðlum.H13 síurná meira en eða jafnt og 99,95% skilvirkni við 0,3μm,H14Stærra en eða jafnt og 99,995% .
Hvernig á að reikna FFU magn?
Útreikningur á fjölda FFU er mikilvægt skref í vali. Hér er staðlað formúla:
Fjöldi FFUs=(cleanroom Area × Target Coverage) / skilvirka umfjöllun á FFU
Hagnýt dæmi :
| Atburðarás | Útreikningur | Niðurstaða |
|---|---|---|
| ISO 5 hálfleiðari Fab | Svæði 100㎡ × 70% þekju=70㎡ ÷ 0,65㎡ á FFU | ≈108 einingar → +15% offramboð →123 einingar |
| ISO 7 litíum rafhlöðuverksmiðja | Svæði 200㎡ × 30% þekju=60㎡ ÷ 0,65㎡ á FFU | ≈92 einingar → +10% offramboð →101 eining |
Af hverju að bæta við offramboði?
Bættu við 5-10% FFUs á svæðum með mikla umferð
Bættu við viðbótar FFU nálægt hitagjöfum búnaðar til að vega upp á móti truflunum á loftflæði
Pantaðu 20% vararými fyrir framtíðaruppfærslur
Hvaða síueinkunn á að velja?

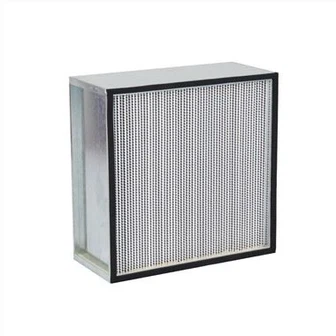

Kjarni FFU er há-skilvirknisían. Samkvæmt EN 1822 stöðlum hafa mismunandi síuflokkar mismunandi skilvirkni:
| Síueinkunn | Skilvirkni (MPPS) | Dæmigert forrit |
|---|---|---|
| H13 HEPA | 99.95% @ 0.3μm | ISO Class 6-7 hreinherbergi, lyfjafyrirtæki, sjúkrahús |
| H14 HEPA | 99.995% @ 0.3μm | ISO Class 5 hreinherbergi, dauðhreinsuð fylling |
| U15 ULPA | 99.9995% @ 0.12μm | Hálfleiðara oblátur, nanótækni |
| U16 ULPA | 99.99995% @ 0.12μm | 5nm/3nm flísaframleiðsla |
Ábendingar um val:
Forðastu of-verkfræði: Notkun H14 síur fyrir ISO Class 8 hreinherbergi eykur viðnám um 25% og hækkar orkukostnað
Fylgdu stöðlum: Veldu síuflokkinn sem samsvarar nauðsynlegum hreinherbergisflokki
Að velja rétta FFU krefst víðtækrar skoðunar á fjórum kjarnaþáttum: hreinherbergisflokki, FFU þekju, síunýtni og löggildingarprófun. Með því að fylgja ISO 14644-1 stöðlum og byggja ákvarðanir á raunverulegum ferlikröfum frekar en að sækjast eftir hærri einkunnum í blindni, geturðu náð hámarks hreinleika á sama tíma og kostnaður er hámarkaður.
Ef þú ert að skipuleggja nýtt hreinherbergisverkefni eða þarft að uppfæra núverandi kerfi, velkomið aðhafðu samband við okkurfyrir faglega valráðgjöf. Við bjóðum upp á sérsniðna stærð FFU og OEM þjónustu til að uppfylla sérstakar kröfur mismunandi verkefna!
